slutyt.gif (4114 bytes) Amatorski radioteleskop. Wzmacniacz akustyczny.

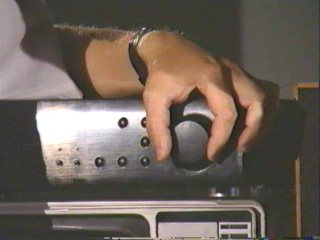

Sygnał z odbiornika telewizyjnego trzeba przesłać do wzmacniacza akustycznego. Nie trzeba tu specjalnego urządzenia. Można wykorzystać odbiornik radiowy, a w zasadzie jego część wzmacniającą.  Dobrym, ale dość drogim rozwiązaniem jest wykorzystanie wzmacniacza z tzw. "wieży".

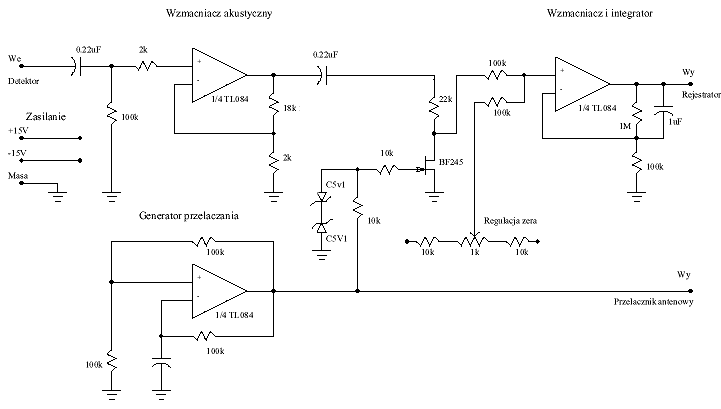

Prof. Andrzej Kus przekazał rysunek  i na osobnej stronie zamieściliśmy  schemat ideowy (pdf) wzmacniacza (do samodzielnej budowy), który można wydrukować w  rozmiarze A4. Dla wygody umieściliśmy też schemat ideowy (gif) wzmacniacza w formacie odczytywanym przez przeglądarkę. Ale uwaga - schemat jest przeznaczony do budowy wzmacniacza współpracującego z przełącznikiem antenowym i rejestratorem, informacje na ten temat zamieścimy później. Zawiera generator przełączania i wyjścia do tych urządzeń. W uzupełnieniu podajemy wykaz części...
> układ scalony TL 084 - 1 szt.
> tranzystor polowy BF245 - 1 szt.
> dioda C5v1 - 2 szt.
> rezystor 1k - 1 szt. * rezystor 2k - 2 szt. * rezystor 10k - 4 szt. * rezystor 18k - 1 szt. * rezystor 22k - 1 szt. * rezystor 100k - 7 szt. * rezystor 1M - 1 szt.
> kondensator 0,22 mikroF - 2 szt. * kondensator 1 mikroF - 1 szt. * kondensator ? mikroF - 1 szt.
> gniazda We-Wy - 4 szt.
> przewody wg potrzeb.
Proszę zwrócić uwagę, że w sekcji - Generator przełączania - brakuje w schemacie określenia kondensatora. Uzupełnimy.
I jeszcze jedna uwaga... Schemat ideowy jest w formacie "pdf", odczytywanym przez program Adobe Acrobat Reader, dostępny w internecie, na stronach firmy Adobe. Macie możliwośc wyboru strony.
Z Centrum Astronomii Uniwersytetu Mikołaja Kopernika dostałem porcję materiałów także w formacie pdf. Podaję poniżej...
"W tym dokumencie znajdziesz informacje potrzebne do wykonania przełącznika fazowego, który stanowi element amatorskiego radiometru. Schemat przełącznika jest tutaj, natomiast rysunek obwodu drukowanego można znaleźć tutaj, rysunek rozmieszczenia elementów tutaj, a rysunek z oznaczeniami elementów tutaj.
W montażu pomogą informacje dotyczące użytych w projekcie elementów. Opis układu scalonego TL084 znajdziesz w tym dokumencie, a opis tranzystora polowego BF245 tutaj".
